ZHXT重型懸掛輸送機

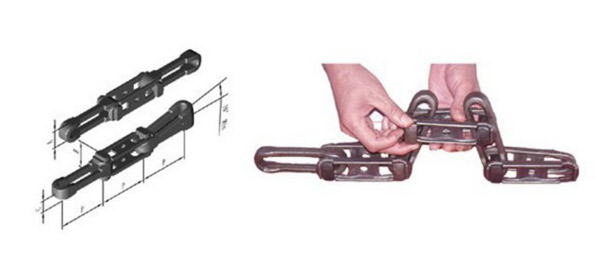

ZHXT系列分英制X348、X458、X678，公制XT80、XT100、XT160重型模鍛鏈。重型懸掛輸送機整體是由驅動裝置、張緊裝置、回轉裝置、牽引鏈條、滑架、軌道等組成。鏈條在懸掛輸送機中，鏈條是傳遞動力的構件，牽引鏈選擇是否得當直接影響輸送機的使用壽命及性能。鏈條由內鏈片、外鏈片和銷軸組成，不用工具就能方便地進行裝配、分解。各部件由特殊鋼經精密鍛造制成，熱處理后具有高強度、耐熱、耐摩擦、耐腐蝕、耐沖擊等優點。鏈條整體彎曲性能好，能進行小角垂直度傾斜及大角度水平轉彎輸送，輸送時噪音小。銷軸走行時不轉動，耐磨性好，而且更換方便。

重型輸送機鏈條技術參數
型號	參數
型號	A	B	C	D	P	最大破斷張力KN	最大許用張力KN	自重Kg
WT348	28	41	21	13	76.6	98	9	3.1
WT458	37	54	27	17	102.4	187	15	4.65
WT678	54	81	39	22	153.2	320	27	9.43

　　模鍛滑架
　　滑架的作用是承受物件、吊具及鏈條的重量，在垂直彎曲段還要承受鏈條張力的合力，并能夠保證鏈條按軌道的線路運行。在線路中兩個負載滑架之間的距離超過800～900mm時，可在中間增加一個空載滑架。

重型輸送機滑架技術參數
型號
型號	A	B	C	D	d	d1	H	h	φ	P	W	W1
3＂	100	80	64	80	14	14	20	14	60	76.6	125Kg	250Kg
3×4＂	100	80	74	80	14	14	20	14	60	102.4	125Kg	250Kg
4＂	136	100	80	73	16.5	20	27	17	82	102.4	250Kg	500Kg
6＂	175	160	100	93	20	25	33	21	135	153.2	400Kg	800Kg

　　驅動裝置

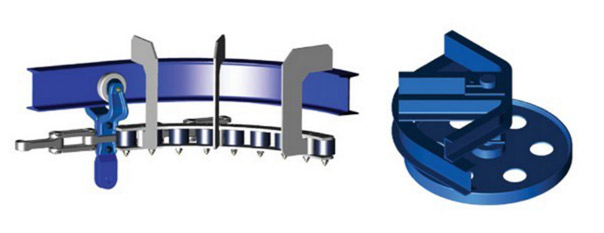

　　驅動裝置是輸送機的動力來源，重型輸送機的驅動有兩種，一種是角驅動裝置，另一種是直線驅動裝置。角驅動裝置具有結構簡單、造價低等優點，缺點是只能安裝在牽引鏈水平轉向處，輸送機線路布置有局限性，利用保險銷做安全保護，一般用在線路簡單的輸送系統上；直線驅動裝置，廣泛應用于任何直線行程的鏈條驅動，由套筒滾子傳動鏈和撥爪組成，借助于驅動撥爪與可拆鏈的相互嚙合作用向前運動，保證輸送機正常運行。過載保護是由一個支撐懸臂安裝在減速機上，懸臂的另一端連到驅動架子上懸臂上裝有過載保護彈簧。在正常狀態下，驅動力剛好與彈簧形成的反力矩衡，當線路中阻力大時，驅動力矩隨之增大，減速機體跟著旋轉，彈簧進一步壓縮，當驅動力達到額定張力的1.5倍時，觸動行程開關并隨之停車。

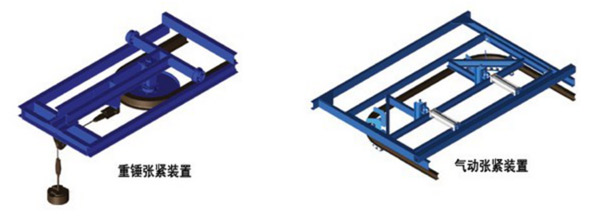

張緊裝置
　　張緊裝置結構采用重錘或氣動張緊，光輪或滾子列回轉，張緊工作行程可達700毫米，可保證鏈條初張力不變，工作可靠，可滿足輸送機在任何工作環境下安全工作
